LIMC智慧型低壓混合濾波補償裝置是一種新穎的智慧型的電能質量和諧波治理解決設備，該裝置將TSC型SVC動態無功補償裝置、SVG靜止無功發生裝置和APF有源濾波裝置二者或三者有機和系統地組合一起，通過一臺智慧型監控模塊按照無功需要、功率因數需要和諧波治理等要求，合理控制TSC、SVG和APF的工作，最多能將功率因數控制到0.99、諧波濾除率達到85%以上、消除三相不平衡問題；智慧型低壓混合濾波補償裝置是一種完美的電能質量解決方式。
產品優勢
多——組合多、功能多、效益多
組合多：可以實現SVG+TSC、SVG+TSC、SVG+APF、SVG+APF+TSC多種組合
效益多：智能型工作方式，提高整機壽命以及降低人力成本。
功能多：既能實現容性和感性無功補償功能，又能實現系統諧波濾除，還能解決三相不平衡問題，消除無功引起的電壓波動，在線檢測系統的電能質量。
快——響應速度快、維護快
響應速度快：10ms以內將功率因數補償?shù)?.99左右；
維護快：全模塊設計，自由組合，隨意拆裝，最大程度降低設備的停機率。
好——補償效果好、外觀好、顯示界面好
補償效果好：補償后功率因數實時可達0.99以上，無投切震蕩，無補償呆區；
外觀好：整個裝置采用標準的當今國內外流行的低壓開關結構，既能與低壓開關柜完美并柜，又能獨立放置，并確保散熱良好；
顯示界面好：采用大液晶彩色觸摸屏，完全人性化設計，可以監控SVG和每一路TSC裝置的工作狀態，讓用戶時時刻刻掌握設備的狀態。
省——省元件、省投切、省投資
省元件：省去TSC動態補償?shù)目刂破鳎?/p>
省投切：采用智慧控制系統，混合型補償方式，降低智能電容的投切時間及次數，延長設備的使用壽命；
省投資：采用模塊式結構和冗余設計，極大地減少用戶擴容時的投資。
產品特點
智慧監控系統
控制APF、SVG與TSC的工作模式及協同補償，自動調節SVG模塊、APF模塊的輸出容量及電容的投切，監控每一路電容的工作狀態，包括剩余容值等，保證功率因數可以達到0.99和最好的濾除效果，最大限度地保護電容使用壽命；
實時監控系統中各部分?jǐn)?shù)據：系統數據、電網數據、SVG數據、CT數據、電容器數據以及電能質量情況，主要包括諧波、電壓偏差、三相不平衡度、故障記錄等
全自動操作，可自行操作，清除故障,適應現場復雜工況；
智慧控制TSC動態固定式補償模塊、APF有源濾波模塊、SVG靜止無功發生模塊的投切，最大程度地降低固定式TSC補償模塊的投切次數，平均TSC補償模塊的投入時間，從而極大地延長TSC補償模塊中工并聯電容器的使用壽命；
可實現RS485通訊及以太網通訊，可以遠程控制操作，實現無人值守。

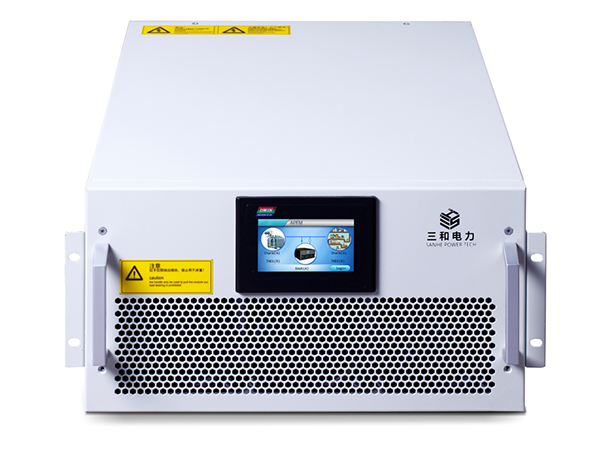

智慧SVG/APF有源模塊
完美的控制和保護，能自行清除故障，自行投入或者退出運行；
主要核心元器件均來自德國、美國，采用世界領先的IGBT組件，使用DSP芯片高速檢測和運算，確保SVG/APF整機的穩定、可靠運行、快速準確響應；
小于10ms的全響應時間，輕松應對任何復雜配電環境；
長達20年的設計壽命；
100%的分相補償能力，完美解決三相不平衡問題。
智慧TSC動態固定式補償模塊
完美的有機組合，將保護器件、投切開關、串聯電抗器和并聯電容器等有機集成在一起，并構成一個濾波或補償支路；
適用性廣，所有零部件的選型均經過精密計算、設計、生產和試驗，適用所有低壓固定式開關柜，易于擴展；
結構緊湊，體積��；
小于20mS響應時間，既可以接受脈沖控制信號，又可以接受電平控制信號。
