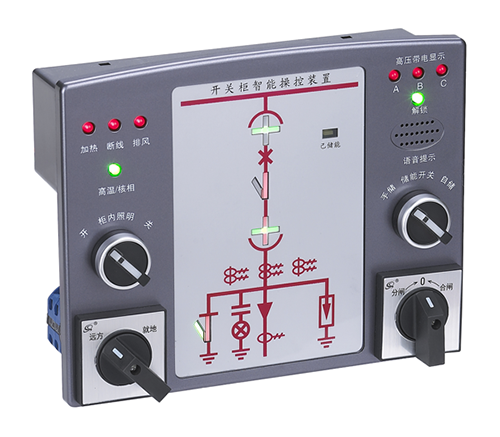

開關柜智能操控裝置是針對目前中壓系統開關技術發展而開發設計的一種多功能智能化開關模擬綜合動態指示裝置,主要應用 于電壓等級為0.1~40.5KV的各種戶內開關柜。產品集中指示一次回路模擬狀態、手車位置、隔離刀位置、接地刀位置、開關狀態 操作機構儲能狀態;帶有負荷側高壓帶電指示(可擴展母線側帶電顯示或驗電核相功能)、帶電閉鎖控制器、自動加熱除濕、加熱 器故障監測、超高溫報警并強制停止加熱、智能語音防誤提示、紅外人體感應、RS485通信接口、4~20mA變送等多種功能,大大 簡化了開關柜面板設計,美化了布局,完善了開關狀態指示功能和安全性能的新型電氣裝置。目前該系列產品已廣泛地應用于電 力、化工、鐵路、礦山、冶金、水泥等諸多行業。
主要功能及技術指標
開關柜智能操控裝置外殼特別采用抗干擾能力強、具有防靜電、阻燃功能的特殊材料制成,且裝置內各芯片間均采用標準2C 總線結構。由于采用了高性能的工業微處理器,配合現代傳感技術及測量技術,系統的各種在線測量參數的測試精度及數據傳輸速 度和整機抗干擾能力比普通開關狀態顯示儀有了明顯提高。裝置結構簡單、極大地方便了用戶的安裝、配線和調試。
1供電電源:AC/DC85~265V
2工作環境:溫度-30℃~+65℃相對濕度≤90%RH
4功耗:≤10W
5抗電強度:外殼與端子間≥AC2kV
6絕緣性能:外殼與端子間≥100MQ
7抗干擾:符合GB/T176268-1998標準
8抗震性:10~55~10Hz2g1min
9動態模擬一次接線圖
模擬圖(面膜)的制作:根據用戶現場實際的一次接線方案、電壓等級設計面膜。
動態模擬對象:斷路器,手車位置,接地開關、儲能等,通過電路采樣,動態地根據實際信息變化面膜上的一次接線圖,從而實現動態模擬的目的。
10模擬圖顯示如下。
分閘(或回路)顯示
合閘(或回路)顯示
預分預合閘閃爍指示
接地顯示
儲能顯示
手車工作位置顯示
車試驗位置顯示
手車進出過程中動態顯示
斷路器、接地刀防誤閃爍提示
