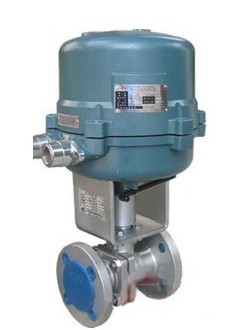

ZHRO電動O型球閥|電動防爆球閥
ZHRO電動O型球閥|電動防爆球閥
一、電動O型球閥 結構特點及應用范圍
ZHRO型電動O型球閥，是由電子式角行程電動執行機構3610R或3410R系列與球閥調節機構組成。具有結構簡，切換迅速、流通能力大，零泄漏等特點，適用于高粘度、含纖維、固體顆粒流體的場合，廣泛應用于石油化工，冶金、輕工等工業自控領域對氣體、液體輸送管道中介質的切斷或流通。
二、電動防爆球閥 設計標準
1、設計與制造：GB12237-89、API608、API 6D、JPI 7S-48、BS5351、DIN3357。
2、法蘭尺寸：JB/T74～90（JB74～90）、GB9112～9131、HGJ44～76、SH3406、ANSI B16.5、JIS B2212～2214、NF E29-211、DIN2543。
3、結構長度：GB12221-89、ANSI B16.10、JIS B2002、NF E29-305、DIN3202。
4、檢驗主試驗：JB/T 9092、API 598。
三、電動防爆球閥 主要技術參數
公稱通徑 mm1520253240506580100
額定流量系數Kv203872110170270380510940
公稱壓力 MPa1.0；1.6；2.5；4.0；6.4
額定轉角 °0～90
流量特性快開
介質溫度 ℃-20～120
閥體材質HT200 ；ZG230-450 ；ZG1Cr18Ni9Ti；ZG0Cr18Ni12Mo2Ti
球體材質1Cr18Ni9；0Cr18Ni12Mo2Ti
配執行機構型號PN10、16361RSA-05
341RSA-05361RS(X)B-10
341RS(X)B-10361RSC-30
341RSC-30
PN40361RS(X)B-10
341RS(X)B-10361RSC-30
341RSC-30361RSD-150
341RSD-150
四、電動防爆球閥 執行器主要技術參數
類別型 號輸出力矩 N.m動作時間 S/90°技術參數
普通型361RSA-05
341RSA-055017電 源：220±10%Va.c.50Hz
驅動電機：交流可逆電機
輸入信號：1-5V d.c.
4-20mA d.c.(信號線用屏蔽線)
開度信號：4-20mA d.c.
保護等級：相當IP55
防爆標志：ExdⅡBT4
361RSB-10
341RSB-1010018
361RSC-30
341RSC-3030024
361RSD-150
341RSD-150150042
防爆型361RXB-10
341RXB-1010018
四、電動防爆球閥 主要外形尺寸
PN16電動防爆球閥外形尺寸
公稱通徑LDD1D2n-dHD3
151309565464-φ14322260
2014010575564-φ14325260
2515011585654-φ14333260
32164135100764-φ18427290
40180145110844-φ18448290
50200160125994-φ18456290
652201851451184-φ18495380
802501951601328-φ18535380
1002802151801568-φ18568380
1253202452101848-φ18635380
1503602802402118-φ22700380
20040033529526612-φ22860520
PN40電動防爆球閥外形尺寸
公稱通徑LDD1D2n-dHD3
2014010575654-φ14366290
2515011586764-φ18366.5290
32180140100844-φ18426380
40200150110994-φ18506380
502201651251184-φ18516380
652501851451328-φ18610520
802802001601568-φ18670520
1003202351901848-φ22698520
1254002702202118-φ26710520
1504003002502848-φ26730520
五、電動防爆球閥 訂貨須知
產品型號與名稱 2.公稱通徑DN及額定流量系數KV 3.公稱壓力和壓差 4.流量特性 5.閥體和閥內組件材料 6.適用溫度 7.是否帶附件 8.控制信號是4-20mA電流或1-5v電壓信號
