一、結構特點

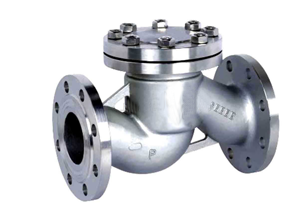

止回閥又稱單向閥或逆止閥，其作用是防止管路中的介質倒流。水泵吸水關的底閥也屬于止回閥類。 啟閉件靠介質流動和力量自行開啟或關閉，以防止介質倒流。
1、依靠介質壓力來實現啟閉，無驅動裝置，是自動閥門。
2、介質的流動方向為單向。
3、閥瓣和密封面采用金屬密封，耐磨性好。
4、閥瓣升降式結構。
二、技術參數
1、公稱通徑：DN20~DN150
2、公稱壓力：PN10~PN64
3、適用溫度：-29~325℃
4、適用介質：硝酸類（CF8）
三、相關標準
1、設計制造：GB/T 12236、API 6D
2、結構長度：GB/T 12221、ASME B 16.10
3、連接法蘭：JB/T 79、ASME B 16.5
4、壓力溫度：GB/T12224、ASME B 16.34
5、檢查試驗：GB/T 13927、API 6D。

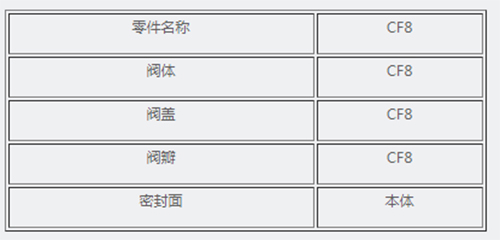

四、主要零件名稱及材質
五、保管、保養、安裝和使用
1、根據閥門的用途選定閥門的基本結構。
2、根據介質的壓力、溫度、腐蝕性、是否含顆粒雜物等選定閥門的材質。
3、根據閥門的操作要求選定閥門的驅動裝置。
4、安裝必須核對閥門上的標志、合格證是否符合使用要求。
5、檢查閥門的內腔和密封面，不允許有污物附著。
6、檢查連接螺栓是否均勻擰緊。
7、檢查填料是否壓緊，應保證填料的密封性，但不妨礙閥桿的升降。
8、閥門應根據使用要求進行安裝，但須注意檢修和操作時的方便。
9、閥門在使用中要求將閥門全開或全閉，不允許將閥門部分開啟用為調節。
