雙高平板閘閥工作原理
工作原理：
1、閥門內部壓力相當時(1)，閘板處于閉合狀態，閥座表面PTFE密封環形成初始密封，每次閥門開或關時，閥座圈能清潔閘板兩側。(如圖1)
2、對閥門施加管道壓力時(2)，壓力作用于閘板，迫使它貼近出口閥座上的PTFE環，壓縮它直到閘板停在鋼制閥座上，這樣，就形成了雙重密封 ，首先是PTFE對金屬密封，然后是金屬對金屬密封，閥座也被牢固地推到凹槽，在這一點(3)，O形圈阻止任何后部介質流。(如圖2)
3、閥腔壓力泄放后，形成進口密封，管道壓力作用于進口閥座(4)，使其移向閘板，這時形成PTFE對金屬的密封，同時，O形圈(5)與閥座凹槽形成緊密的密封。(如圖3)
4、閥門自動泄放多余的壓力，當閥腔壓力大于管道壓力時，由于熱膨脹，進口閥座推向凹槽，閥腔內多余的壓力在閥座與閘板之間泄放到管道中。(如圖4)

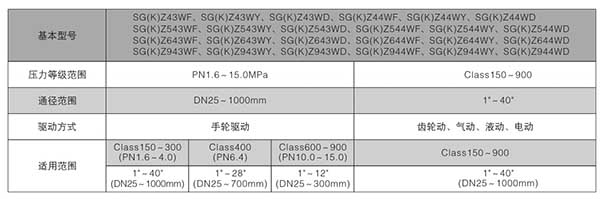

產品主要參數
注：本公司可根據用戶要求提供產品。
